Классификация IP (Ingress Protection) — это международный стандарт, который определяет степень защиты электрооборудования от проникновения твердых объектов и жидкостей. Этот стандарт используется для обозначения уровня защиты корпусов устройств от внешних воздействий, таких как пыль, вода и другие вещества. В данной статье мы рассмотрим, что означают различные уровни защиты IP и как они влияют на надежность и безопасность оборудования.

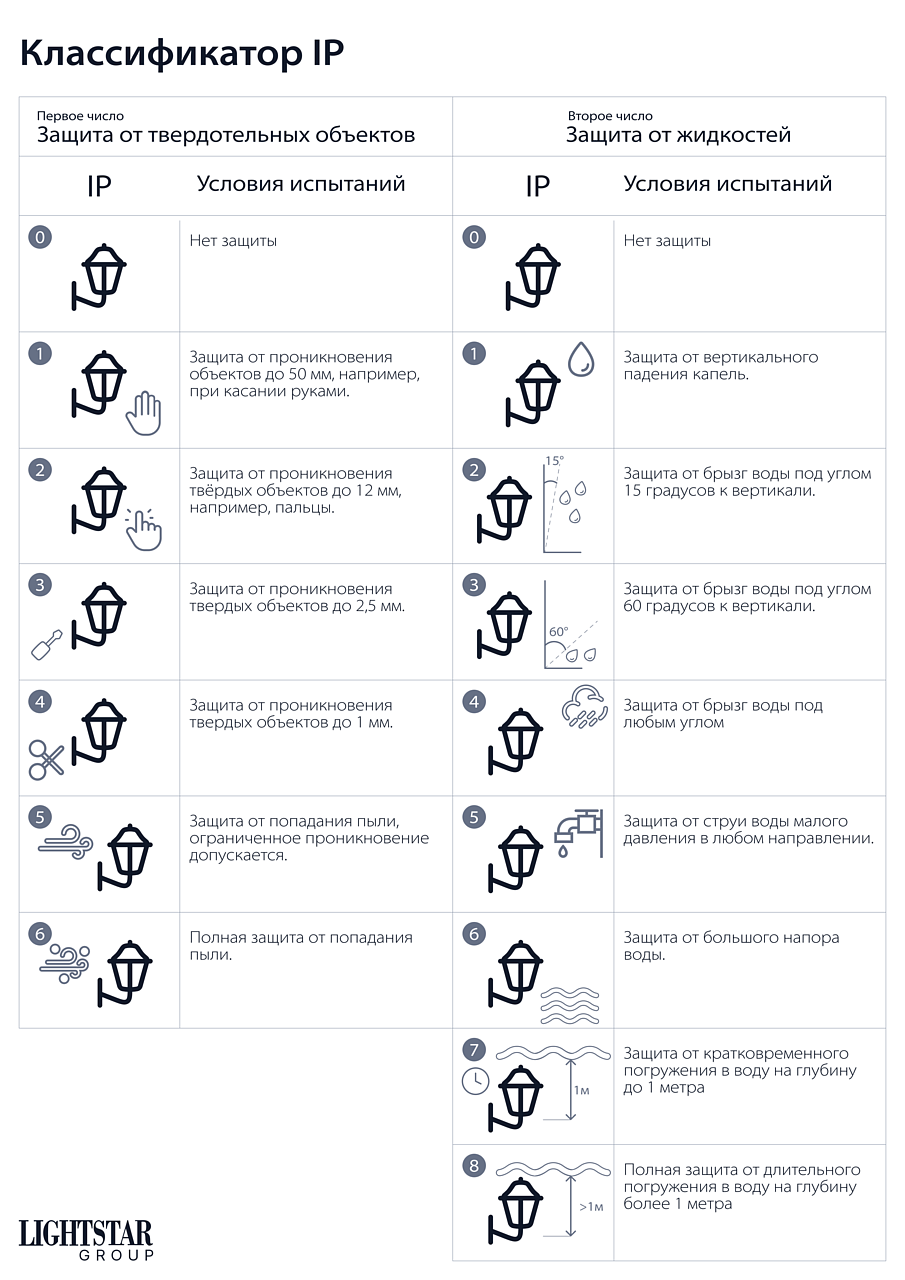

Первое число: защита от твердых объектов

Первое число в классификации IP указывает на степень защиты от проникновения твердых объектов. Чем выше это число, тем более защищено устройство от попадания внутрь мелких частиц и предметов.

1. IP0: Нет защиты. Устройство не защищено от проникновения твердых объектов.
2. IP1: Защита от проникновения объектов диаметром более 50 мм, например, при касании руками.
3. IP2: Защита от проникновения объектов диаметром до 12 мм, например, пальцы.
4. IP3: Защита от проникновения объектов диаметром до 2,5 мм.
5. IP4: Защита от проникновения объектов диаметром до 1 мм.
6. IP5: Защита от попадания пыли, ограниченное проникновение допускается.
7. IP6: Полная защита от попадания пыли.

Второе число: защита от жидкостей

Второе число в классификации IP указывает на степень защиты от проникновения жидкостей. Чем выше это число, тем более защищено устройство от воздействия воды и других жидкостей.

1. IP0: Нет защиты. Устройство не защищено от проникновения жидкостей.
2. IP1: Защита от вертикального падения капель.
3. IP2: Защита от брызг воды под углом до 15 градусов к вертикали.
4. IP3: Защита от брызг воды под углом до 60 градусов к вертикали.
5. IP4: Защита от брызг воды под любым углом.
6. IP5: Защита от струй воды малого давления в любом направлении.
7. IP6: Защита от большого напора воды.
8. IP7: Защита от кратковременного погружения в воду на глубину до 1 метра.
9. IP8: Полная защита от длительного погружения в воду на глубину более 1 метра.

Примеры использования

- IP65: Полная защита от пыли и защита от струй воды малого давления в любом направлении. Это устройство можно использовать в условиях повышенной влажности, например, на улице или в производственных помещениях.
- IP67: Полная защита от пыли и защита от кратковременного погружения в воду на глубину до 1 метра. Это устройство можно использовать в условиях, где возможно кратковременное погружение в воду, например, в бассейнах или на лодках.
- IP68: Полная защита от пыли и защита от длительного погружения в воду на глубину более 1 метра. Это устройство можно использовать в условиях, где возможно длительное погружение в воду, например, в подводных устройствах.

Заключение

Классификация IP является важным критерием при выборе электрооборудования, особенно в условиях, где возможны внешние воздействия, такие как пыль, вода и другие вещества. Понимание этих уровней защиты поможет вам выбрать устройство, которое будет надежно работать в конкретных условиях эксплуатации.
